防爆電機安裝方式代表的含義是什么

發布日期:2020年08月07日 信息來源:/ 點擊數:

防爆電機的安裝方式、尺寸的代號都是國內外統一使用的,所有防爆電機業內人員只要把安裝方式、尺寸代號記牢就能夠熟練的掌握了。接下里給大家講解防爆電機安裝方式、尺寸代號的含義:

防爆電機安裝方式代表的含義是什么

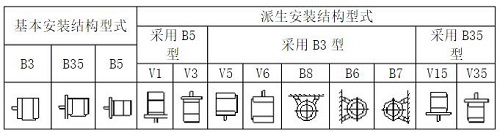

防爆電機安裝方式含義:

    安裝代號為:為IM+安裝結構,如IMB3。就是我們平常說的B3安裝方式。

    特別說明:凸緣就是我們常說的法蘭端蓋,D端為軸伸端

    IMB3:有底腳,借底腳安裝,底腳在下。

    IMB5:端蓋帶凸緣,凸緣有通孔,凸緣在D端,D端凸緣面安裝。

    IMB6:有底腳,借底腳安裝,從D端看底腳在左。

    IMB7:有底腳,借底腳安裝,從D端看底腳在右。

    IMB8:有底腳,借底腳安裝,底腳在上。

    IMB35:有底腳,端蓋帶凸緣,凸緣有通孔,凸緣在D端,借底腳安裝,底腳在下,用D端的凸緣面作附加安裝。

    IMV1:端蓋帶凸緣,凸緣有通孔,凸緣在D端,D端凸緣面安裝,D端向下。

    IMV3:端蓋帶凸緣,凸緣有通孔,凸緣在D端,D端凸緣面安裝,D端向上。

    IMV5:有底腳,借底腳安裝,D端向下。

    IMV6:有底腳,借底腳安裝,D端向上。

    IMV15:有底腳,端蓋帶凸緣,凸緣有通孔,凸緣在D端,借底腳安裝,用D端的凸緣面作附加安裝,D端在下。

    IMV35:有底腳,端蓋帶凸緣,凸緣有通孔,凸緣在D端,借底腳安裝,用D端的凸緣面作附加安裝,D端向上。



例:YBX3高效節能防爆電機的安裝方式

    防爆電機常見的安裝方式有:B3、B5、B34以及B35這幾種安裝方式。

代號B3:軸承為兩個端蓋式;機座:有底腳;軸伸:有軸伸;安裝型式:安裝在基礎結構上。

代號B5:軸承為兩個端蓋式;機座:無底腳;軸伸:有軸伸;安裝型式:借凸緣安裝。結構特點:端蓋上帶凸緣,凸緣有通孔,凸緣在D端。

代號B35:軸承為兩個端蓋式;機座:有底腳;軸伸:有軸伸;安裝型式:借底腳安裝在基礎構件上,并服用凸緣安裝。結構特點:端蓋上帶凸緣,凸 緣有通孔,凸緣在D端。

代號B34:軸承為兩個端蓋式;機座:有底腳;軸伸:有軸伸;安裝型式:借底腳安裝在基礎構件上,并服用凸緣平面安裝。結構特點:端蓋上帶凸緣 ,凸緣有螺孔餅有止口,凸緣在D端。

防爆電機安裝時需要注意的四點:

1、注意防爆電機的基礎信息是否匹配。

2、按照防爆電機的使用說明書,進行逐步操縱。

3、查看電機設備是否有“防爆合格證”以及防爆標志。

4、對防爆電機及其相配套的其他電氣設備的選型是否符合設計要求。
