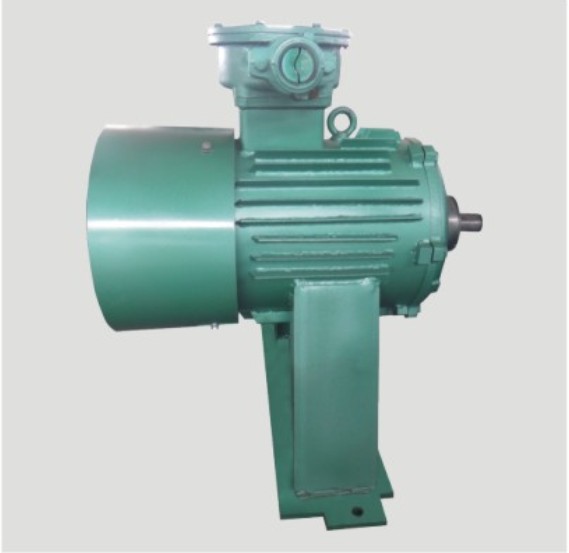

YBJ防爆電機
生產廠家:南洋防爆電機有限公司 瀏覽量:已有人關注
 點擊看大圖
|
YBJ防爆電機標準
YBJ隔爆型電動機防爆性能執行GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》和GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》的規定,也附合IEC79-1，BS4683和EN50018的規定，制成隔爆型。防爆標志為ExdⅠ,適用于煤礦井下具有可燃性氣體(甲烷)與空氣形成爆炸性氣體環境或煤塵存在爆炸性危險場所。作為提升和牽引重物的機械設備的驅動力之用。YJ普通型適用于無爆炸性氣體混合物的環境。
YBJ防爆電機特點和用途
YBJ系列電動機是為驅動煤礦井下或地面調度絞車、中間巷道礦車及牽引重物的絞車機械配套用電動機。本系列電動機具效率高、外形美觀、安全可靠運行、壽命長，性能優良，安裝使用維修方便等特點。
YBJ防爆電機技術參數
絕緣等級：F級
額定電壓：380/660V、660/1140V
同步轉速：防護等級：IP55
YBJ防爆電機使用環境條件
（1）海拔不超過1000m。
（2）環境空氣溫度隨季節變化，一般不超過-20～+40℃。
（3）環境空氣最大相對濕度不超過95%（當溫度為+25℃時）。
（4）YBJ防爆電機為煤礦井下環境，YJ系列普通型，為地面非防爆環境。
工作方式：S1
無底腳）YBJ煤礦井下絞車用隔爆型三相異步電動機
帶底腳）YBJ煤礦井下絞車用隔爆型三相異步電動機
YBJ防爆電機型號意義:
例如：YBJ-25-4
Y：異步電動機 B：隔爆型（O為普通型）J：絞車用 4：極數
YBJ防爆電機使用電氣條件
額定電壓：380/660V、660/1140V、1140V。
額定頻率：50Hz。
工作定額為連續工作制S1、斷續工作制S3（負載持續率Fc為40%或60%）或連接工作制（S8 30%、S4 50%）為基準的周期工作定額。
YBJ防爆電機常規參數
（1）YBJ防爆電機的防爆標志為ExdI。
（2）YBJ防爆電機結構及安裝型式為IMB3、IMB5、IM9001。
（3）YBJ防爆電機主體外殼防護等級為IP44或IP54或IP55，接線盒為IP54或IP55。
（4）YBJ防爆電機的冷卻方式為IC410、IC411、IC416。
（5）YBJ防爆電機絕緣等級為F級或H級，定子繞組溫升裕度大、壽命長。
（6）YBJ防爆電機具有一端圓柱形軸伸，借彈性聯軸器或正齒輪轉動。
（7）YBJ防爆電機定子繞組采用高強度聚酯漆包圓銅線，并經VPI浸漆處理成為一個完整的整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。
（8）YBJ防爆電機轉子采用鑄鋁結構，轉子經動平衡校驗，電動機運轉平穩、振動小、噪聲低。
（9）YBJ防爆電機定、轉子沖片采用高導磁、低損耗優質電工硅鋼片，電動機損耗低、效率高。
（10）YBJ防爆電機主體外殼材質機座采用無縫鋼管或鋼板制造，具有較高的抗沖擊、碰撞能力，其余外殼零部件均采用不低于HT250的灰鑄鐵制成。
（11）YBJ防爆電機軸承選用低振動、低噪聲軸承。
（12）YBJ防爆電機風扇、風罩：采用塑料、鑄鋁或鑄鐵風扇，強度高，風扇與軸采用鍵聯接，運行可靠。風罩為鋼板結構，在防止一定大小的外物侵入的前提下得到最大的通風面積，使風路通暢。
